KTM 690 hastighetsmätare

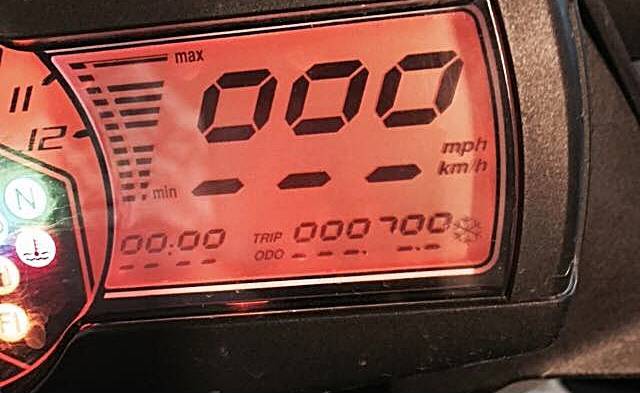

Förr eller senare får alla glapp, eller att sektioner i LCD-displayen slocknar, i hastighetsmätaren.

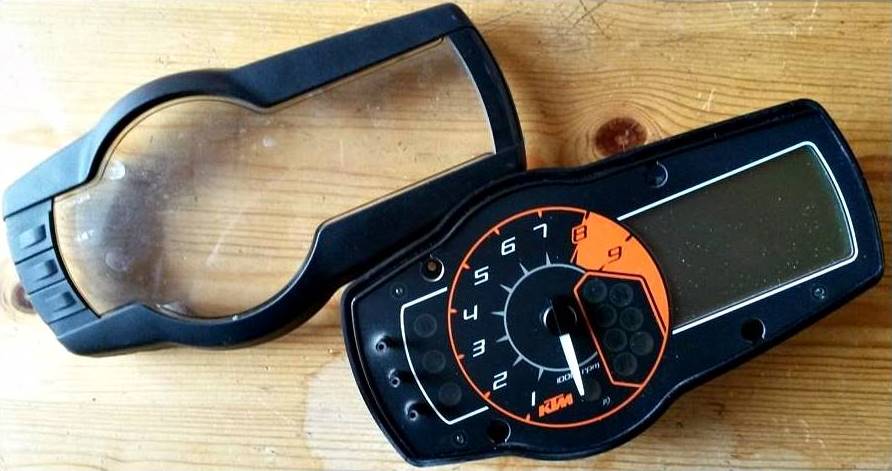

143076612649703000_resized-5599412Börja med att skruva bort mätaren från hojen, sen kan man ta bort “locket” som på min mätare inte satt fast speciellt hårt. Lätt limmad troligen. Jag fick tips om att använda silikonfett vid återmonteringen, men jag hade inget hemma så jag får väl ta isär det igen nån dag.
143076613293370300_resized-4083397
Sen  ska varvräknarvisaren bort. Jag använde en hovtång för att få grepp under visaren, men du ska inte nypa ihop hovtången för mycket, för då får du grepp om själva axeln som visaren sitter på. Tryck bara ihop tången tillräckligt för att få grepp under visaren, sen är det bara att dra rakt ut så lossnar den.

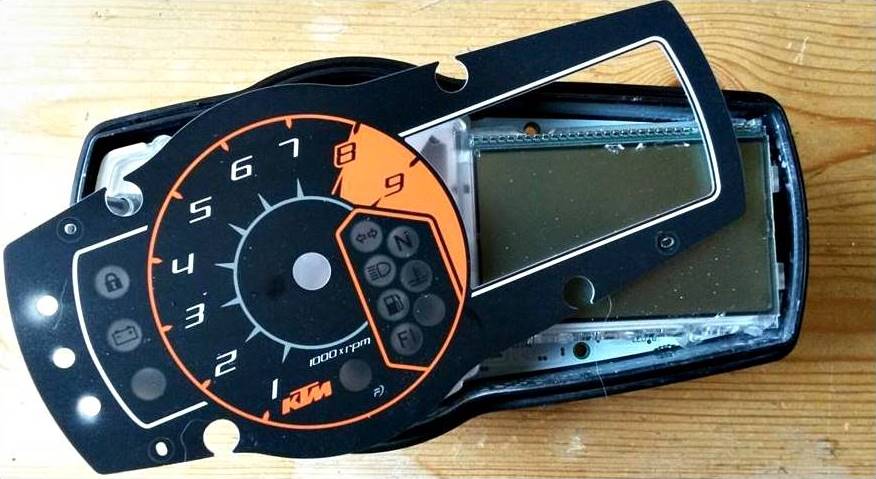

Därefter måste mätartavlan loss och den är limmad. Jag lirkade försiktigt med en morakniv under plasten. Att börja vid knapparna var ett tips jag fick.
143076613419297000_resized-1748204

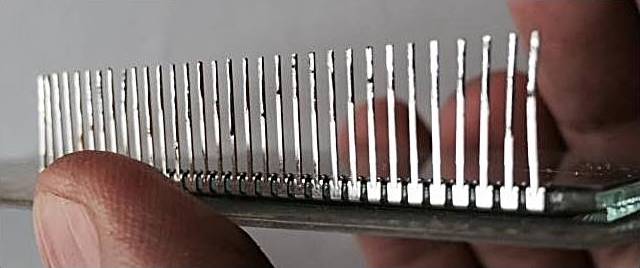

När mätartavlan är borta kan du lirka loss LCD-displayen och kolla raden med stift på ena långsidan. Ibland är stiften väldigt oxiderade och då är en glasfiberborste ett lämpligt verktyg att ta bort oxiden med. Om pinnarna är i dåligt skick måste varje pinne förtennas med tenn.

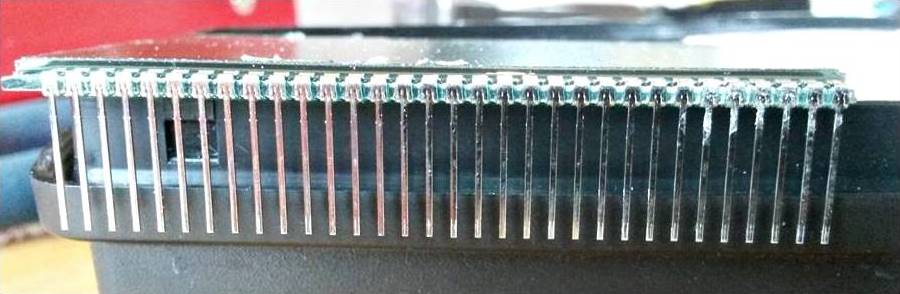

143076612117860900_resized-9044742Mina stift syntes det dock inget fel på, men ändå glappade och slocknade vissa sektioner i LCD-displayen. Jag fick tips om att använda kontaktfett från Elfa, med artikelnummer 80-790-30. “-Dyrt men bra.” Men eftersom jag skulle ut och köra dan efter smorde jag in pinnarna med helt vanlig kopparpasta som jag hade i garaget.
143076613403574000_resized-9623846

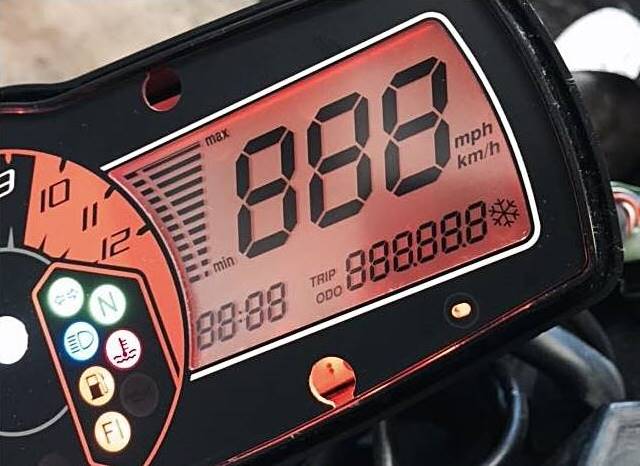

…. och det funkade, efter åtgärd lyste allt igen. Sen hårdtestade jag instrumentet under en mycket aktiv grusvägskörning och jag såg aldrig tillstymmelse till glappkontakt 🙂
143076613441445600_resized-7061432
Jag fick ännu ett tips:
“Kolla baksidan av kretskortet också. Samlas fukt i nederkant som ställer till problem för kretsarna.”
Men det tar jag nästa gång ….. 🙂

… eller så köper man ett nytt instrument för 4032 kronor.

139566762679495600_resized-7880528

Det kan vara ett annat fel om du vrider på tändningen och får se ingenting, dvs. ett heldött instrument. På bilden nedan är tändningen på 🙁
143397212453518000_resized-1014994
Jag skruvade bort instrumentet och började undersöka.143397212803243500_resized-2102711

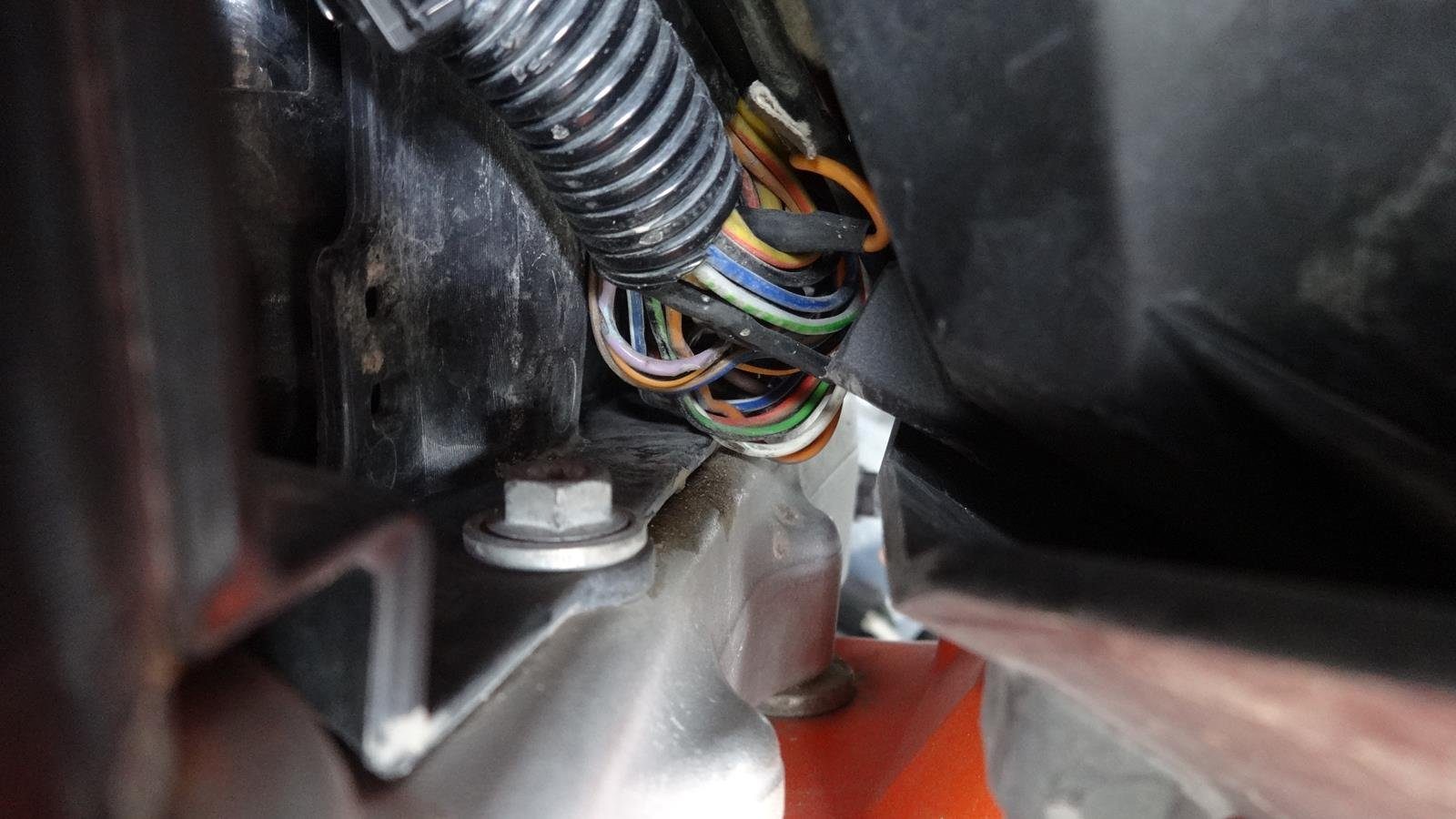

Efter lite sökande såg jag att 2 av kablarna som går till instrumentet var av. Det kan man fixa med krympslang, lödkolv och lödtenn.
143397212899843800_resized-8491766
Fixat 🙂
143397212853211700_resized-5567755
Efter åtgärd tog jag ett kort och det syns att jag måste riva det igen, innan kablarna nöts av ännu en gång.
143642888796269500_resized-6602177
